通过规则引擎处理设备事件消息发送钉钉通知

本文档介绍通过MQTT.fx发送消息到物联网平台，物联网平台通过规则引擎的将MQTT.fx发送的消息到用户钉钉客户端上。

前提条件

已在平台中创建产品和设备
设备已接入平台（设备已上线）

创建产品和设备具体操作细节，请参考添加设备型号、添加设备实例。

设备接入平台，请参考设备接入教程

创建成功的设备实例信息展示

i. 设备基本信息

ii. 设备运行状态信息

iii. 设备日志

新建规则引擎

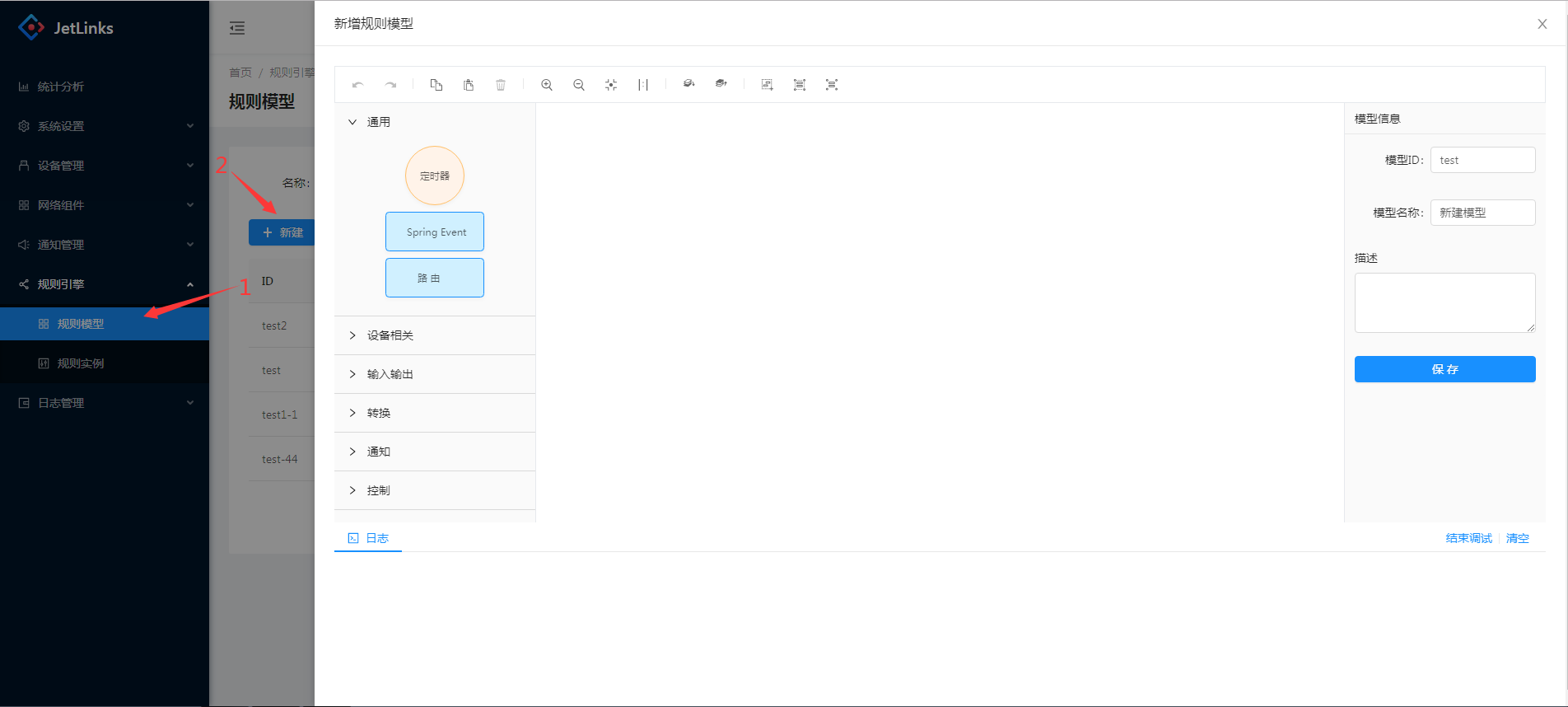

进入系统: 规则引擎-规则模型 点击列表上的添加模型 添加一个规则模型模板。

1.添加消息网关规则节点，用于接收设备事件上报消息。

i. 网关:选择系统默认。

ii. 类型:选择订阅信息。

iii. 填写主题(Topic)，该文档Topic使用/device/**(代表订阅以/device/开头的所有topic)。

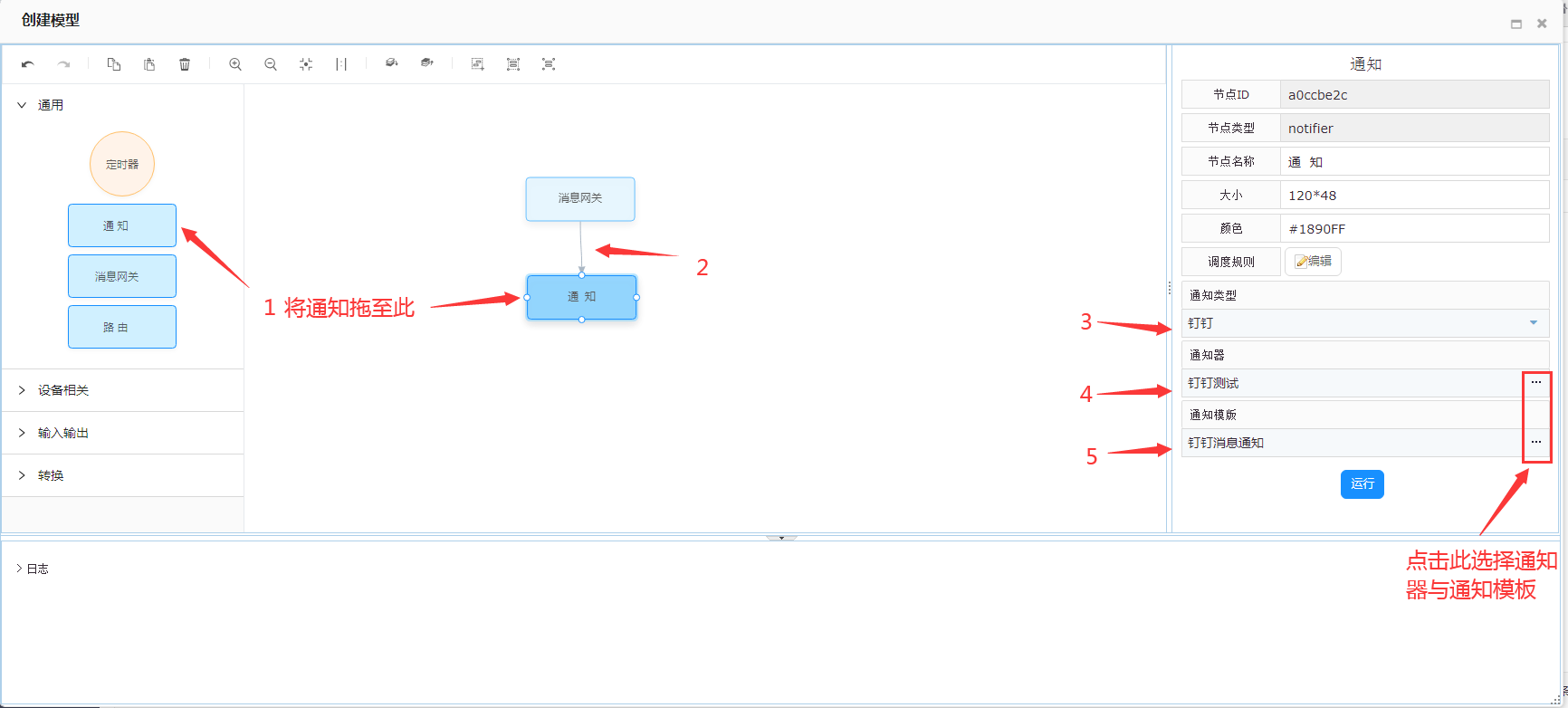

2.添加通知规则节点，用于转发设备上报消息通知至钉钉。

说明：上图第2步连线代表规则引擎节点指向下一个规则节点。参考文档规则引擎-连线

i. 通知类型:选择钉钉。

ii. 通知器:选择钉钉。

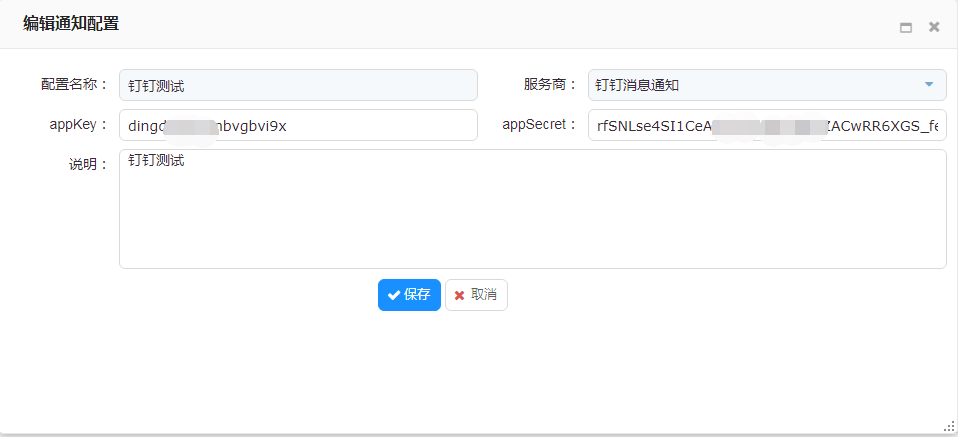

通知器详情如下图，自定义通知器请参考文档钉钉通知配置

iii. 通知模板:选择钉钉。

通知模板详情如下图。

通知模板内容中，表达式：${#data["message"]["data"]} 会被规则引擎内置变量替换为消息网关所收到的设备上报事件数据。

自定义通知模板请参考文档：钉钉通知模板

规则引擎内置变量说明：规则引擎-内置变量

3.消息网关和通知配置完成后，鼠标点击中间空白处，将会显示模型信息，模型ID填写完成后点击保存。

点击中间空白区域将会显示保存按钮

4.点击操作列中的发布按钮，发布规则引擎，发布成功后规则实例将会显示发布的规则模型。

5.进入规则实例列表也，点击操作列的启动按钮，运行规则模型

设备事件上报

MQTT。fx 推送设备事件消息到平台

以火灾报警事件为例。

1.在MQTT。fx上，单击 Publish。

2.输入事件上报Topic和要发送的事件内容，单击Publish按钮，向平台推送该事件消息。

该文档使用的topic: /chiefdata/push/fire_alarm/department/1/area/1/dev/test001

该文档所使用的回复内容

{
   "devid":"test001",
    "pname":"烟感001",
    "aid":105,
    "a_name":"未来科技城",
    "b_name":"C2 栋",
    "l_name":"12-05-201",
    "timestamp":"2019-11-06 16:28:50",
    "alarm_type":1,
    "alarm_describe":"火灾报警",
    "event_id":1,
    "event_count":1
}

参数	说明
devid	设备Id
pname	设备型号名称
aid	区域Id
a_name	区域名称
b_name	建筑名称
l_name	位置名称
timestamp	上报时间
alarm_type	报警类型
alarm_describe	报警描述
event_id	事件 ID
event_count	该事件上报次数
