使用MQTT服务网关接入设备

本文档以MQTT.fx为例，介绍使用第三方软件以MQTT协议接入物联网平台。MQTT.fx是一款基于Eclipse Paho，使用Java语言编写的MQTT客户端工具。支持通过Topic订阅和发布消息。

创建协议

自定义消息协议创建，请参考消息协议定义。

例

i. 选择 设备接入-->协议管理--> 点击新建按钮

ii.输入协议ID

iii. 输入型号名称

iv. 选择型号类型为 jar

v. 输入类名org.jetlinks.demo.protocol.DemoProtocolSupportProvider

vi. 上传jar包demo-protocol-1.0.jar，请检出demo-protocol自行打包。

vii. 点击确认，完成协议新增。

创建完成信息展示

viii. 在操作列表中将协议发布。

创建产品

例

i.下载型号文件配置JSON

ii. 选择 设备管理-->产品--> 点击导入配置按钮

iii. 选择配置JSON文件

::: tip 注意：上传文件需要将standalone/src/main/resources/application.yml中的static-location修改为
http://后台服务ip:8848/upload，参考协议上传问题 :::

iv.产品导入完成后，产品状态为未发布,效果如下图

v.点击刚导入产品中的...按钮会出现发布按钮，点击发布按钮完成产品发布，导航栏中发布状态变为已发布代表发布成功。

创建成功的产品信息展示

i. 点击产品中编辑链接查看和编辑产品的基本信息

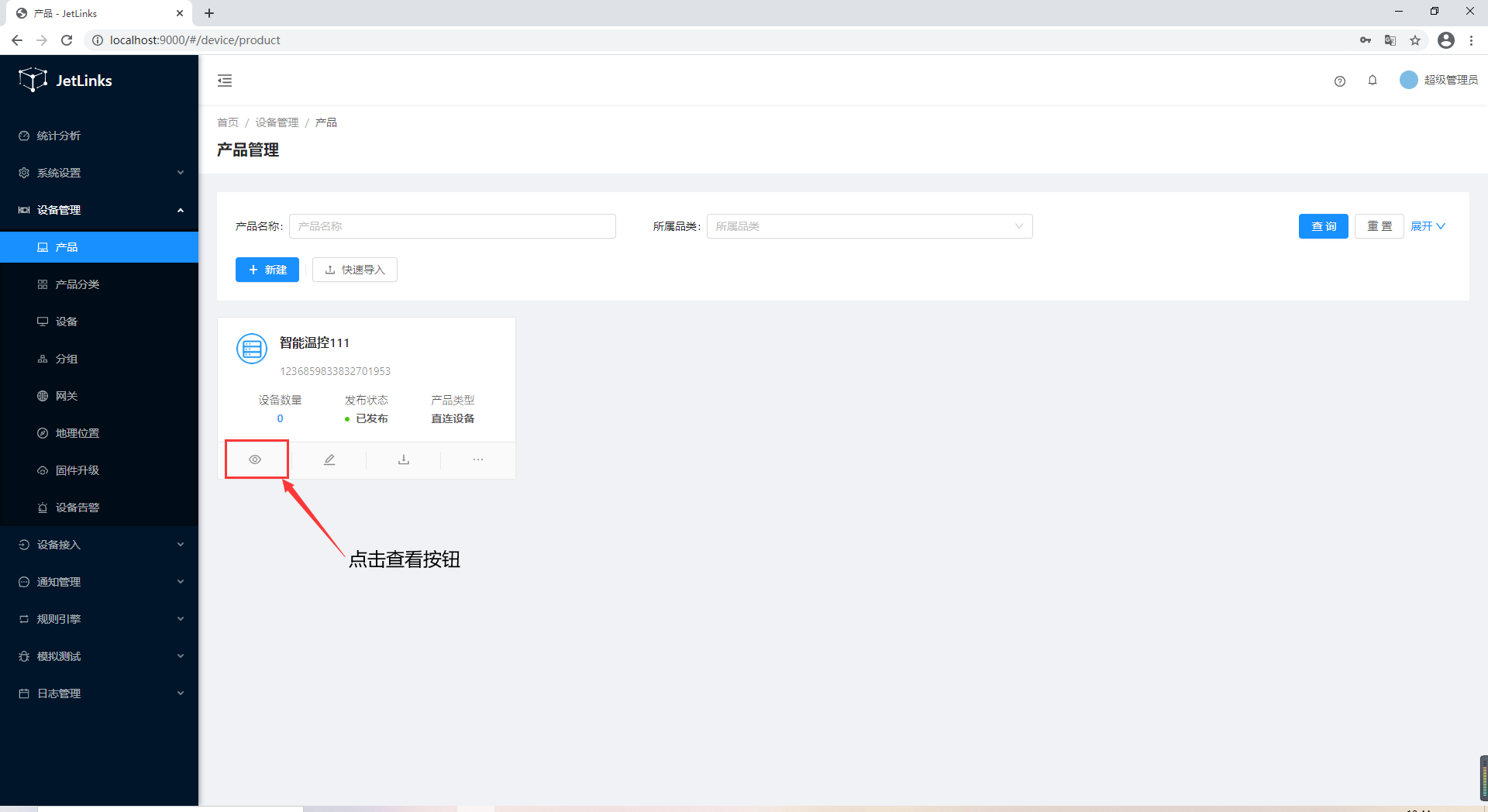

ii. 点击产品中查看→物模型,对产品设备定义

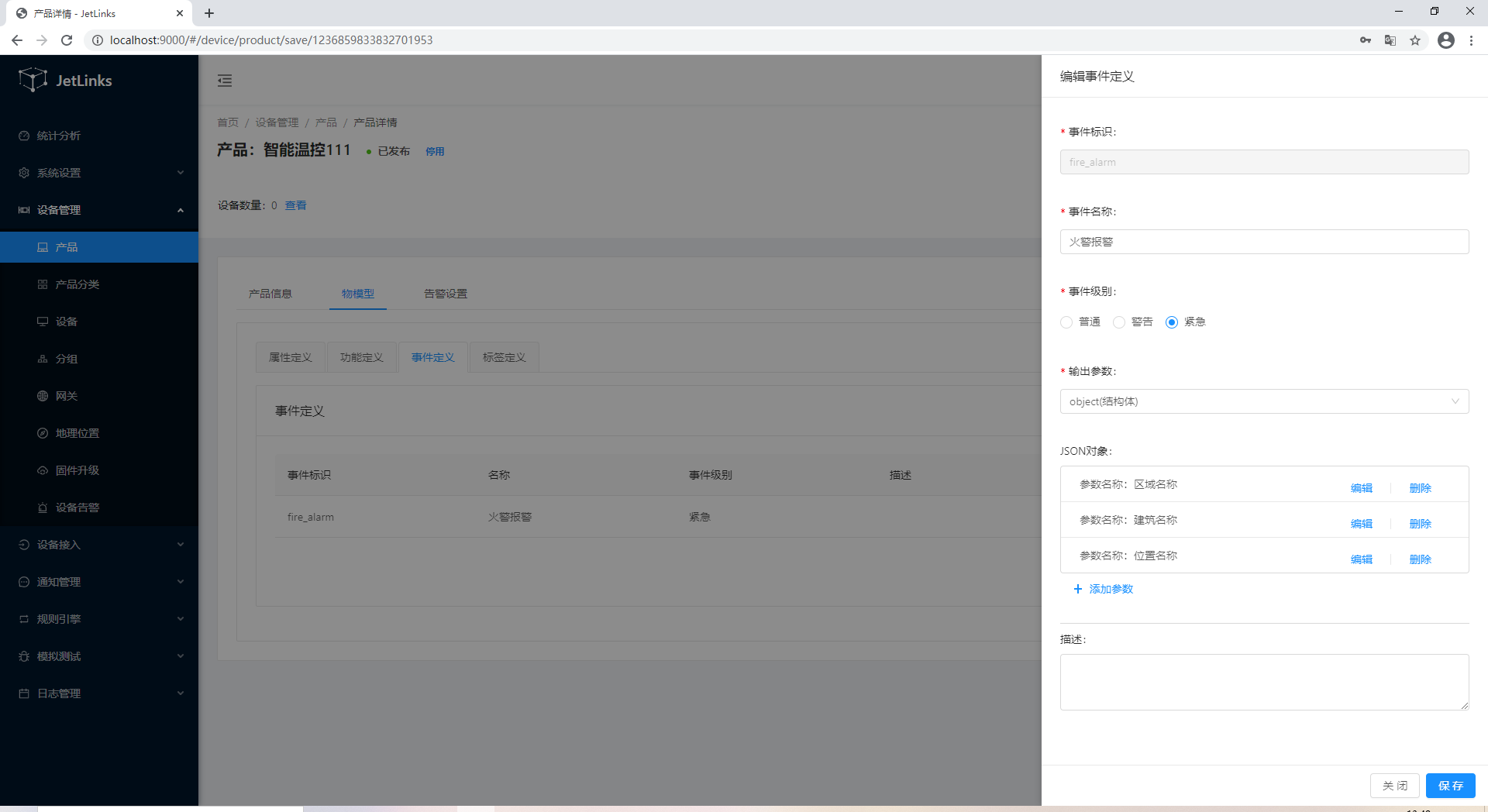

iii. 点击属性定义信、事件定义对应操作下的编辑按钮查看更详细的型号息

属性定义参数：

功能定义参数：

事件定义参数：

创建设备

自定义创建设备，请参考添加设备。

例

i. 下载设备Excel文件设备Excel

ii. 选择 设备管理-->设备--> 其他批量操作-->批量导入设备

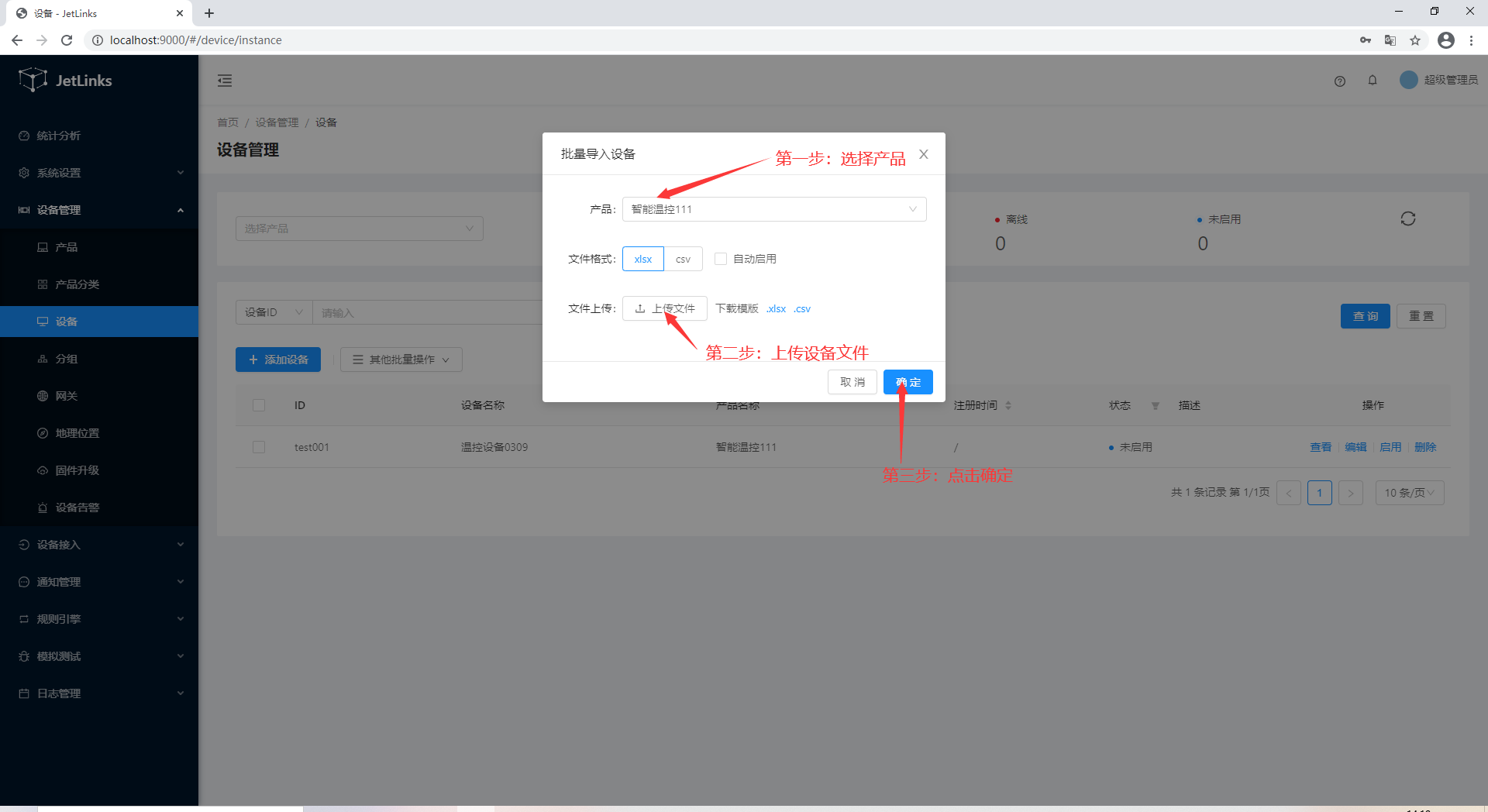

iii. 选择需要导入的产品,点击文件上传

iv. 设备导入完成效果如下图

v. 点击上图中启用链接完成设备激活，状态栏中发布状态变为离线代表设备激活成功。

创建成功的设备信息展示

i. 点击查看链接可以看到设备基本信息（实例信息）

ii. 设备运行状态信息（运行状态）

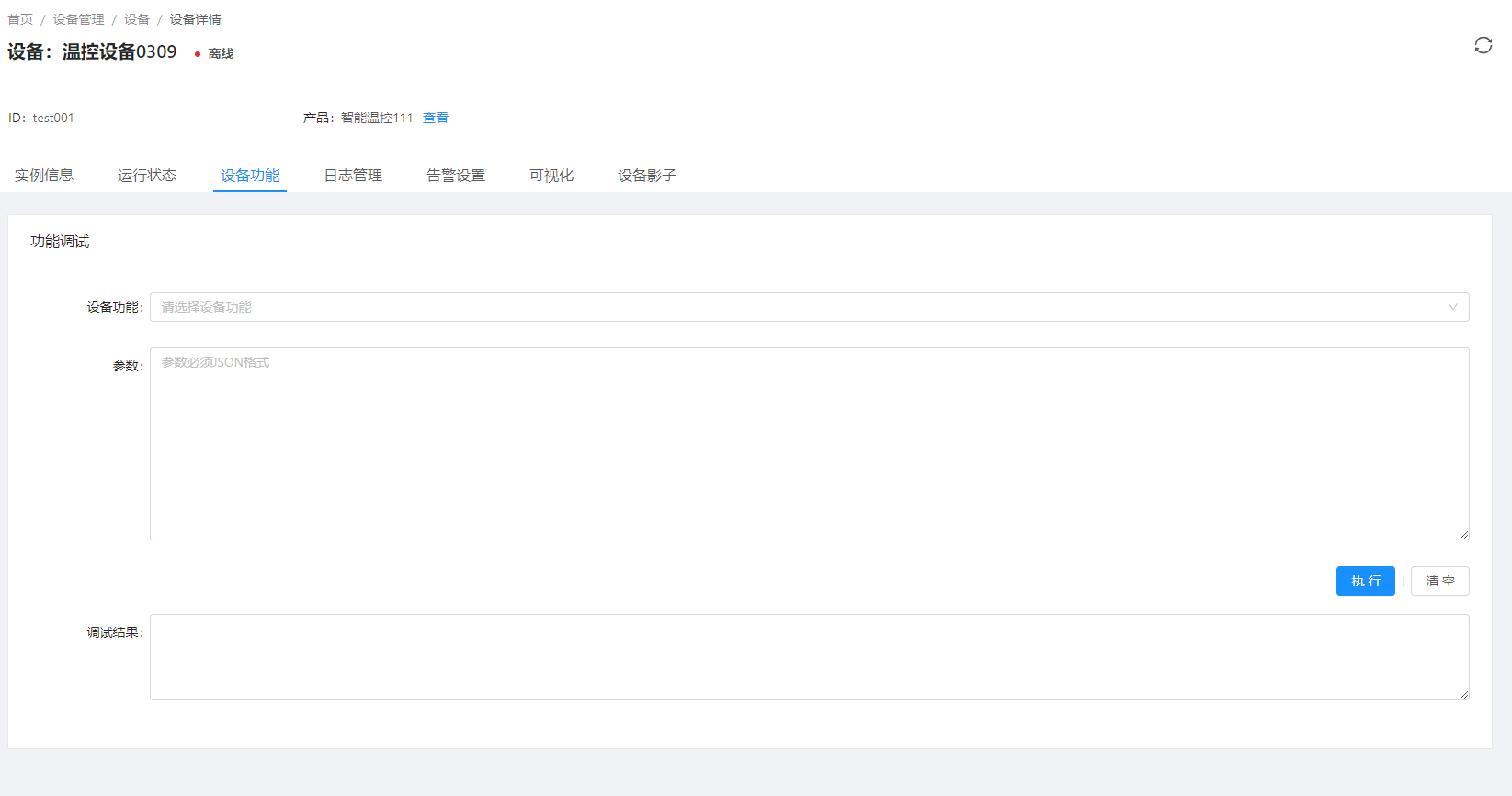

iii.设备功能信息（设备功能）

iv. 设备日志（日志管理）

v.告警设置

vi.可视化

vii.设备影子

创建网关配置

参照启动设备网关服务

例 i.创建MQTT服务网络组件以及MQTT服务组件配置 ::: tip 注意：此处使用的端口为1889，docker启动时没有默认开启，使用docker启动jetlinks时请映射1889端口或者使用1883端口。
::: ii.启动MQTT服务组件（灰色为未启动，蓝色为启动）

iii.创建MQTT服务设备网关以及MQTT服务设备网关配置

::: warning 警告大部分情况，请勿勾选认证协议,认证协议的作用是: 使用指定的协议来进行统一的认证。不勾选时，则使用产品里选择的协议来进行认证，这2种认证方式在协议包内的实现方式是不同的。大部分情况下不需要选择。 :::

iv.启动MQTT服务设备网关，点击 启动，状态变为已启动 ::: tip 注意：大部分情况无需选择认证协议. :::

使用MQTT.fx接入

1.下载并安装MQTT.fx软件。请访问MQTT.fx官网。

2.打开MQTT.fx软件，单击设置图标。

3.设置连接参数。

::: tip 注意设置参数时，请确保参数值中或参数值的前后均没有空格。 :::

i. 设置基本信息

参数	说明
Profile Name	输入您的自定义名称。
Profile Type	选择为MQTT Broker。

MQTT Broker Profile Settings

参数	说明
Broker Address	连接域名。本地连接可直接填写 `127.0.0.1`,如为远程连接，请填写远程连接地址
Broker Port	设置为`1889`
Client ID	设备Id。本文档中为演示设备`test001`

General栏目下的设置项可保持系统默认，也可以根据您的具体需求设置。

ii. 单击User Credentials，设置User Name和Password。

在消息协议未定义前,username,password可以填写任意字符,但是不能留空。

参数	说明
User Name	由消息协议定义中决定User Name值（消息协议未定义时可填写任意值）
Password	由消息协议定义中决定Password值（消息协议未定义时可填写任意值）

4.设置完成后，单击右下角的OK。

设备消息

设备连接上平台，并进行一些基本的事件收发、属性读取操作。

设备上下线

单击 Mqtt fx 中Connect进行连接

平台中设备状态变为上线即为连接成功

点击该设备的查看→日志管理，在设备日志模块可以看到设备上线日志

单击 Mqtt fx 中Disconnect断开连接

平台中设备状态变为离线即为断开连接成功

点击该设备的查看→日志管理，在设备日志模块可以看到设备离线日志

读取设备属性

::: tip 注意第2步中回复平台属性值需要在第1步平台发送订阅以后的十秒钟内完成，否则平台会视为该次操作超时，导致读取属性值失败。 :::

1.平台告知设备（MQTT.fx）需要设备返回设备属性

在MQTT.fx上订阅消息，订阅物联网平台下发设备返回属性的Topic

i. 在MQTT.fx上，单击Subscribe。

ii. 输入平台获取设备属性会发送给网关的topic/read-property

iii. 单击Subscribe，订阅这个topic

iv. 平台发送订阅操作

单击设备页面中test001设备对应的查看链接

选择弹出框中运行状态板块

单击属性刷新

v. 订阅topic: /read-property对应的消息

::: tip 注意: 复制好订阅该topic收到的消息中的messageId。此messageId将作为回复与平台设备属性的凭据之一 :::

2.设备（MQTT.fx）回复平台设备属性值

在MQTT.fx上发送消息，发送平台所需要的设备属性值。

i. 在MQTT.fx上，单击 Publish。

ii. 输入一个回复平台属性值消息Topic和要发送的消息内容，单击Publish，向平台推送该消息。

参数	说明
messageId	第一步订阅平台topic“/read-property”所收到的messageId值
deviceId	设备Id
timestamp	当前时间戳
success	成功标识
properties	设备属性值对象。例如： { "threshold":"50"}

该文档所使用的回复内容

{
    "messageId":"第一步订阅平台topic“/read-property”所收到的messageId值",
    "deviceId":"test001",
    "timestamp":1583809148000,
    "success":true,
    "properties":{
      "temperature":36.5
     }
}

iii. 平台收到Mqtt.fx推送的属性值

iv. 读取设备属性回复的日志

获取设备属性值完整演示

::: warning 注意：在下图中，从在界面上刷新属性开始直到动图结束的所有操作，需要在十秒钟内完成。否则平台会视为该次操作超时，导致读取属性值失败。 :::

设备事件上报

MQTT.fx 推送设备事件消息到平台

以火灾报警事件为例。

1.在MQTT.fx上，单击 Publish。

2.输入事件上报Topic和要发送的事件内容，单击Publish按钮，向平台推送该事件消息。

该文档使用的topic: /fire_alarm

该文档所使用的回复内容

{
   "deviceId":"test001",
    "pname":"智能温控",
    "aid":105,
    "a_name":"未来科技城",
    "b_name":"C2 栋",
    "l_name":"12-05-201",
    "timestamp":"2019-11-06 16:28:50",
    "alarm_type":1,
    "alarm_describe":"火灾报警",
    "event_id":1,
    "event_count":1
}

参数	说明
deviceId	设备Id
pname	产品名称
aid	区域Id
a_name	区域名称
b_name	建筑名称
l_name	位置名称
timestamp	上报时间
alarm_type	报警类型
alarm_describe	报警描述
event_id	事件 ID
event_count	该事件上报次数

3.事件上报设备日志

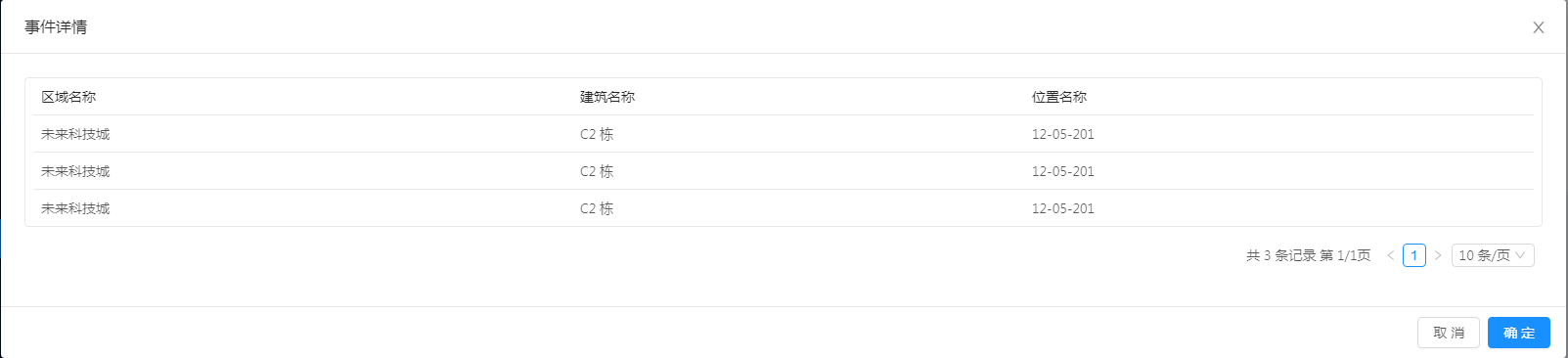

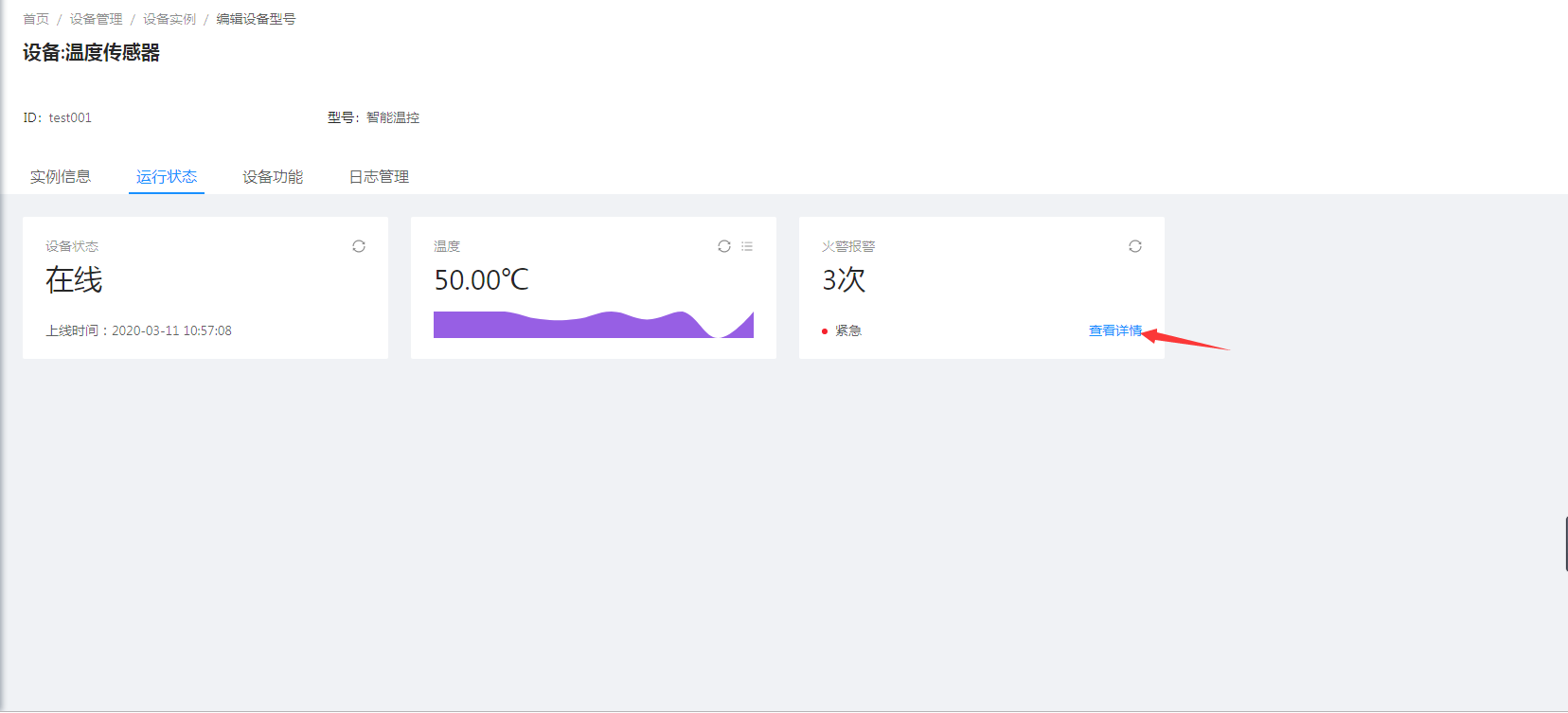

4.事件上报内容

地理位置上报

物模型中添加地理位置。通过属性定义添加地理位置类型属性。

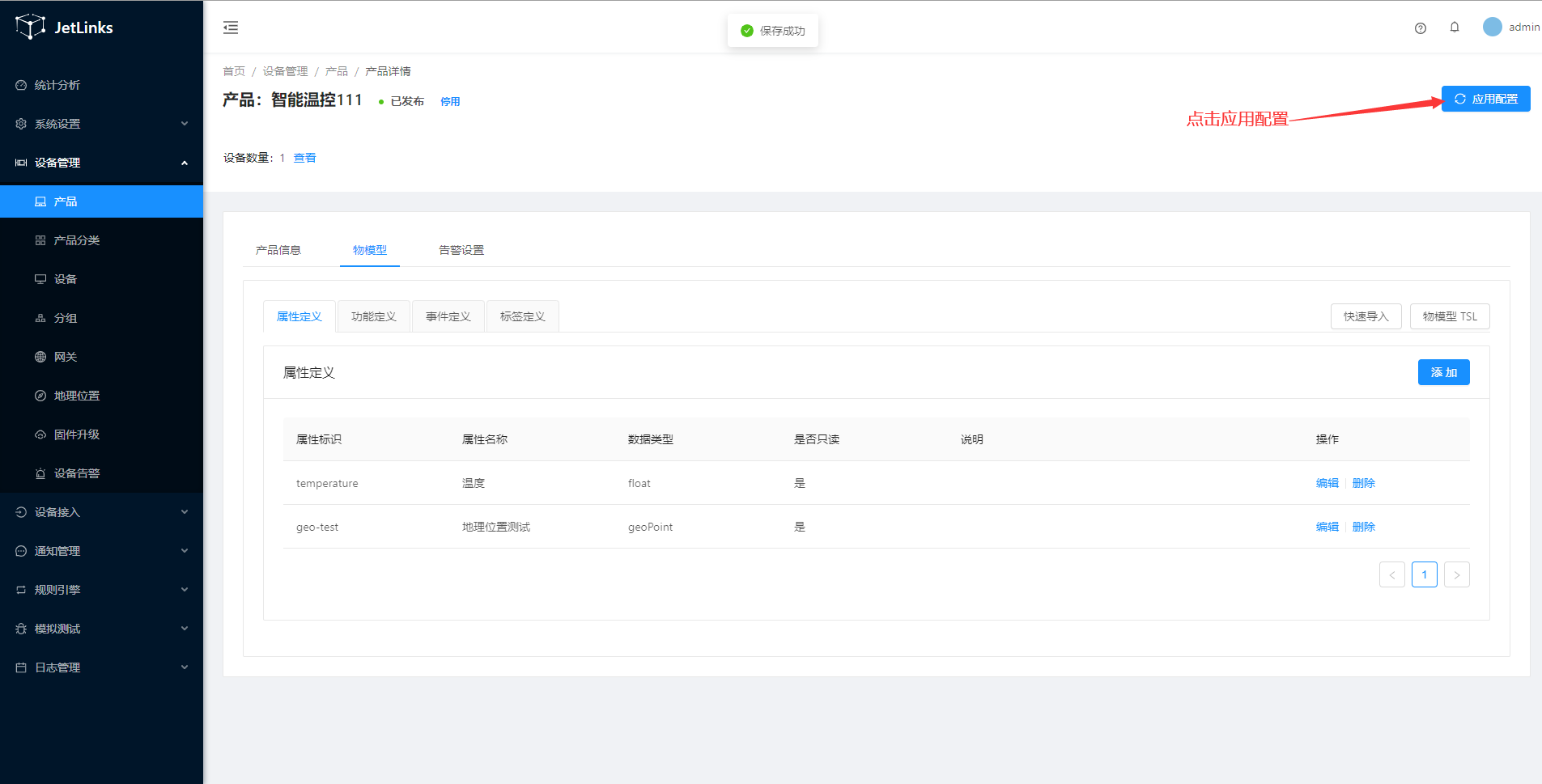

在设备产品详情页面点击应用配置按钮。
使用mqtt.fx连接到平台，设备上线后推送地理位置消息到平台，此处使用topic为/report-property。

此处使用的报文为：

{
    "deviceId":"test001",
    "properties":{
      "geo-test": "102.321,36.523"
     }
}

::: tip 注意：上报geo地理位置类型数据有三种格式，一是字符串以逗号分隔，如："102.321,36.523";
二是数组类型，如:[102.321,36.523];
三是map类型，如：{"lat":102.321,"lon":36.523}。
:::

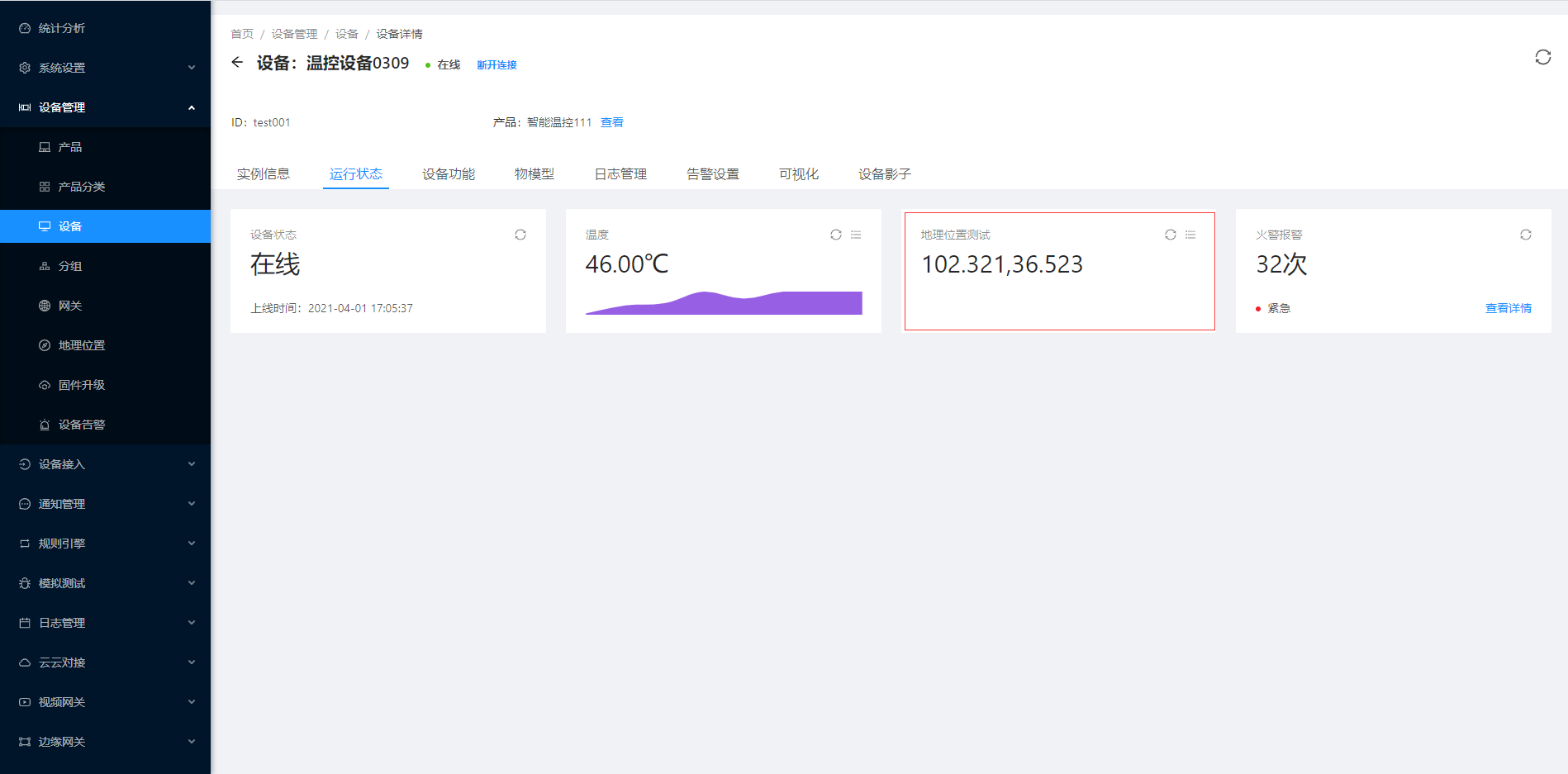

上报成功后将在设备的运行状态中显示。

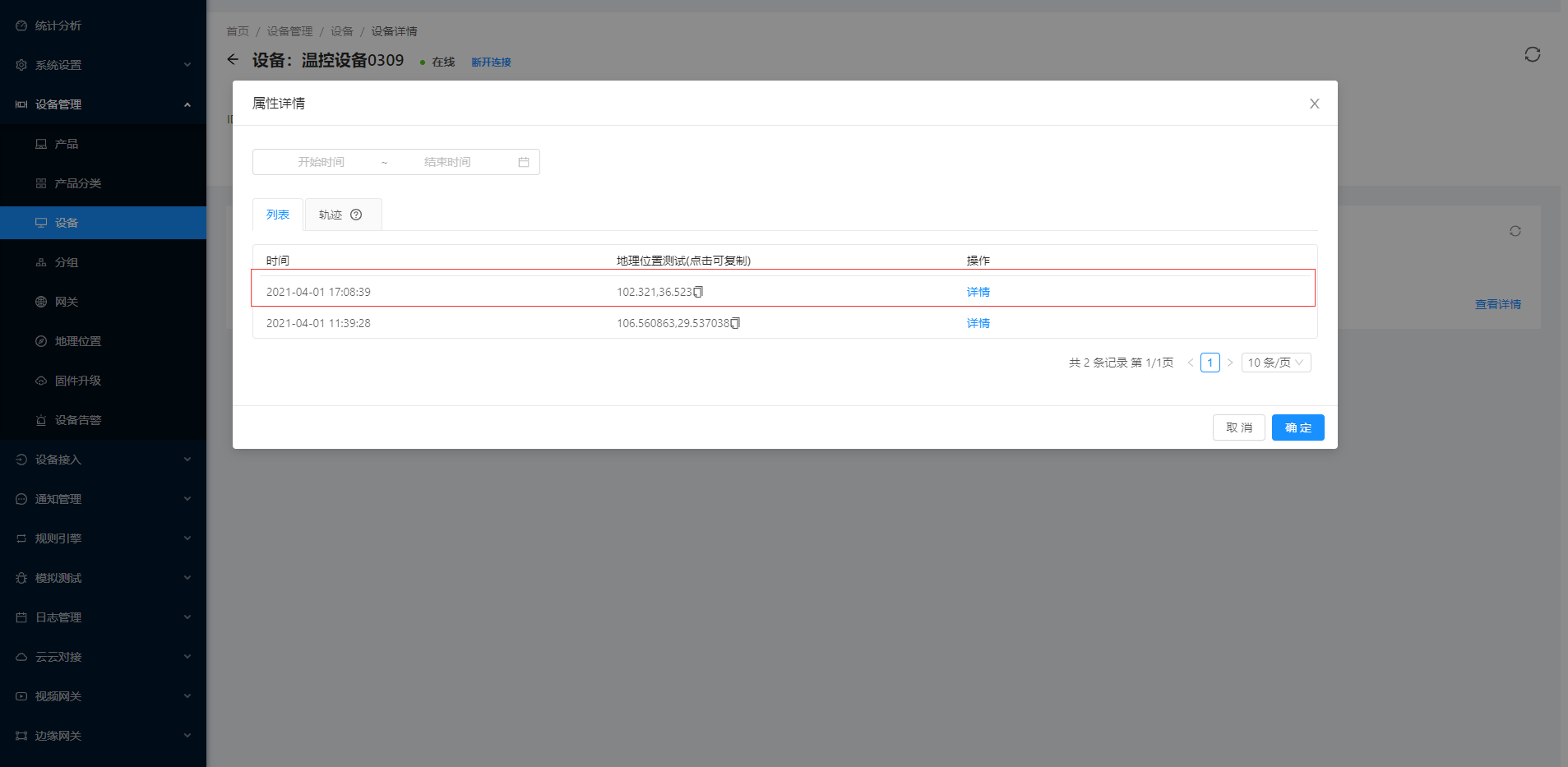

也可查看上报历史消息。

::: tip 注意：物模型中的标签也可创建geo类型，但不可通过标签上报地理位置信息，只能通过属性上报。
地理位置标签将主要运用在地图查询中。
:::
